Alternator w samochodzie - jak działa, jak ładuje akumulator i jak go sprawdzić?

Alternator w samochodzie odpowiada za wytwarzanie prądu podczas pracy silnika, zasilanie instalacji elektrycznej i ładowanie akumulatora. To dzięki niemu po uruchomieniu auta działają światła, sterowniki, nawiew, ogrzewanie szyb, radio, czujniki, pompy, systemy bezpieczeństwa i elektronika pokładowa. Akumulator pomaga uruchomić silnik, ale po rozruchu większość pracy przejmuje właśnie alternator. W artykule wyjaśniamy, co to jest alternator, jak działa, z czego jest zbudowany, jak wygląda podstawowe sprawdzenie ładowania, jakie napięcie uznaje się za prawidłowe i dlaczego podłączenie alternatora zawsze trzeba odnosić do konkretnego samochodu.

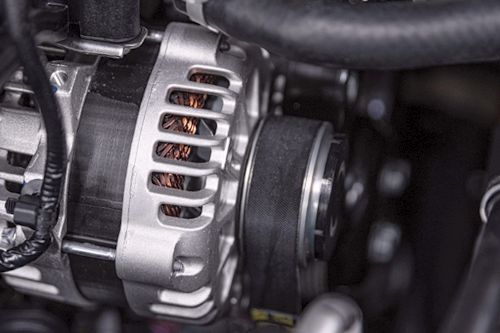

Co to jest alternator?

W samochodzie energia elektryczna nie bierze się wyłącznie z akumulatora. Akumulator jest magazynem prądu, ale jego pojemność jest ograniczona. Gdyby auto po uruchomieniu silnika korzystało tylko z akumulatora, po pewnym czasie doszłoby do jego rozładowania. Dlatego podczas pracy silnika potrzebne jest urządzenie, które będzie stale uzupełniało energię i zasilało odbiorniki. Tę rolę pełni alternator.

W starszych autach alternator obsługiwał stosunkowo prostą instalację: światła, zapłon, wentylator, radio, wycieraczki i podstawowe wskaźniki. W nowszych samochodach lista odbiorników jest znacznie dłuższa. Dochodzą sterowniki, czujniki, systemy bezpieczeństwa, klimatyzacja automatyczna, ogrzewane szyby i fotele, kamery, radary, elektryczne wspomaganie, multimedia, ładowarki USB, moduły komfortu i systemy start-stop.

Dlatego alternator w aucie nie jest tylko dodatkiem do akumulatora. Jest częścią większego układu ładowania, który musi utrzymać odpowiednie napięcie, zasilić instalację, współpracować z elektroniką pojazdu i nie przeciążać akumulatora. W praktyce dobór alternatora zależy od konstrukcji samochodu, rodzaju silnika, wyposażenia i sposobu zarządzania energią.

Alternator w aucie - za co odpowiada?

Alternator w aucie zaczyna pracować po uruchomieniu silnika. Pasek osprzętu przekazuje napęd z wału korbowego na koło pasowe alternatora. Obracający się wirnik wytwarza pole magnetyczne, w stojanie powstaje prąd, a elektronika alternatora przekształca go i stabilizuje tak, aby mógł trafić do instalacji samochodu.

W większości samochodów alternator znajduje się z boku silnika, w pobliżu paska osprzętu. Jego dokładne położenie zależy od konstrukcji jednostki napędowej i zabudowy komory silnika. W jednym aucie dostęp do alternatora jest możliwy od góry po otwarciu maski, w innym wymaga zdjęcia osłon, koła, nadkola, dolnej osłony silnika albo elementów osprzętu.

W codziennej eksploatacji kierowca najczęściej nie zauważa pracy alternatora. Urządzenie działa w tle. Ma jednak wpływ na wszystko, co wymaga prądu: od świateł mijania, przez ładowanie telefonu, aż po sterowniki silnika i systemy bezpieczeństwa. Gdy silnik pracuje, alternator powinien zasilać odbiorniki i doładowywać akumulator po rozruchu.

W samochodach z większą liczbą odbiorników montuje się alternatory o większej wydajności prądowej. Nie chodzi wyłącznie o samo uruchomienie auta, ale o utrzymanie energii podczas jazdy w różnych warunkach: zimą, w korku, przy włączonym ogrzewaniu szyb, dmuchawie, światłach, fotelach grzanych i systemach pokładowych.

Budowa alternatora

Budowa alternatora łączy elementy mechaniczne, elektromagnetyczne i elektroniczne. Mechanika odpowiada za przeniesienie napędu z silnika, część elektromagnetyczna za wytworzenie prądu, a elektronika za prostowanie i regulację napięcia. Dzięki temu z ruchu obrotowego powstaje energia elektryczna nadająca się do zasilania samochodu.

W większości alternatorów można wyróżnić podobne grupy elementów: obudowę, koło pasowe, wirnik, stojan, mostek prostowniczy, regulator napięcia, szczotki, pierścienie ślizgowe, łożyska oraz zaciski elektryczne. Szczegóły zależą od producenta, mocy alternatora i sposobu sterowania w danym pojeździe.

Wirnik i stojan

Wirnik jest częścią obracającą się wewnątrz alternatora. Otrzymuje napęd z koła pasowego i tworzy pole magnetyczne. Stojan jest częścią nieruchomą, zbudowaną z rdzenia i uzwojeń. To w uzwojeniach stojana powstaje prąd elektryczny.

Najważniejsza jest tu współpraca ruchu i pola magnetycznego. Gdy wirnik obraca się w stojanie, zmienne pole magnetyczne oddziałuje na uzwojenia. W efekcie powstaje napięcie. Ten etap jest sercem pracy alternatora, bo właśnie tutaj energia mechaniczna zaczyna zamieniać się w elektryczną.

Mostek prostowniczy

Alternator wytwarza prąd przemienny, ale instalacja samochodu i akumulator pracują z prądem stałym. Dlatego potrzebny jest mostek prostowniczy. Składa się z diod, które przepuszczają prąd w odpowiednim kierunku i przekształcają go do postaci użytecznej dla instalacji pojazdu.

Bez mostka prostowniczego prąd z uzwojeń stojana nie mógłby być bezpośrednio wykorzystany do ładowania akumulatora. To jeden z tych elementów, których nie widać z zewnątrz, ale bez których alternator nie spełniałby swojego zadania.

Regulator napięcia

Regulator napięcia pilnuje, aby napięcie trafiające do instalacji nie było zbyt niskie ani zbyt wysokie. W prostszych rozwiązaniach działa lokalnie w alternatorze. W nowoczesnych samochodach może współpracować ze sterownikiem silnika lub modułem zarządzania energią.

To dlatego w niektórych autach napięcie ładowania nie jest stale takie samo. Sterownik może zwiększać lub zmniejszać pracę alternatora zależnie od temperatury, stanu akumulatora, obciążenia instalacji, fazy jazdy i strategii producenta. W pojazdach z systemem start-stop oraz odzyskiwaniem energii podczas hamowania pomiary potrafią wyglądać inaczej niż w starszych autach.

Szczotki i pierścienie ślizgowe

Szczotki i pierścienie ślizgowe odpowiadają za doprowadzenie prądu do obracającego się wirnika. Ponieważ wirnik cały czas się obraca, połączenie nie może być wykonane zwykłym przewodem. Potrzebny jest układ, który umożliwia kontakt elektryczny między częścią nieruchomą a obracającą się.

Szczotki są elementem pracującym mechanicznie, dlatego z czasem ulegają naturalnemu zużyciu. W tym artykule nie rozwijamy tematu diagnozowania ich stanu, bo to dobry materiał na osobny poradnik o typowych usterkach alternatora. Warto jednak wiedzieć, że bez prawidłowego wzbudzenia wirnika alternator nie będzie w stanie poprawnie wytwarzać energii.

Łożysko alternatora

Łożysko alternatora umożliwia płynny obrót wirnika. Alternator pracuje zawsze wtedy, gdy działa silnik, więc jego elementy obrotowe wykonują ogromną liczbę obrotów w trakcie eksploatacji samochodu. Łożyska muszą znosić wysoką prędkość, temperaturę, naprężenia paska i drgania przenoszone z silnika.

W zależności od konstrukcji alternator może mieć łożyska z przodu i z tyłu obudowy. Ich zadaniem nie jest wytwarzanie prądu, ale utrzymanie osiowego, stabilnego i możliwie cichego ruchu wirnika. Gdyby wirnik nie obracał się prawidłowo, cały proces wytwarzania energii byłby zaburzony.

Koło pasowe i pasek osprzętu

Koło pasowe przenosi napęd z paska osprzętu na wał alternatora. W wielu samochodach stosuje się zwykłe koło pasowe, ale w nowszych konstrukcjach często pojawia się sprzęgiełko jednokierunkowe. Jego zadaniem jest ograniczanie drgań i poprawa pracy paska, zwłaszcza przy gwałtownych zmianach obrotów silnika.

Alternator jest więc nie tylko częścią elektryczną. Musi być również prawidłowo zamocowany, napędzany i ustawiony względem paska. Nieprawidłowe napięcie paska, zużyte elementy napędu osprzętu albo błędnie dobrane koło pasowe mogą wpływać na pracę całego układu ładowania.

Zasada działania alternatora

Zasada działania alternatora opiera się na indukcji elektromagnetycznej. Silnik obraca pasek osprzętu, pasek obraca koło pasowe alternatora, a koło pasowe wprawia w ruch wirnik. Obracający się wirnik wytwarza zmienne pole magnetyczne, które oddziałuje na uzwojenia stojana. W uzwojeniach powstaje prąd przemienny.

Dalszy etap odbywa się w elektronice alternatora. Mostek prostowniczy zmienia prąd przemienny na prąd stały, a regulator napięcia pilnuje, aby napięcie mieściło się w zakresie bezpiecznym dla instalacji i akumulatora. Dopiero wtedy energia może trafić do samochodu.

Cały proces trwa nieprzerwanie podczas pracy silnika. Przy wyższych obrotach alternator może mieć większą zdolność do oddawania prądu, ale ostateczna praca układu zależy od konstrukcji alternatora, obciążenia instalacji, regulatora napięcia, stanu akumulatora i sposobu sterowania w danym samochodzie.

Ładowanie alternatora i akumulatora

W języku potocznym często mówi się o "ładowaniu alternatora", ale technicznie alternator nie ładuje samego siebie. To alternator ładuje akumulator i zasila instalację samochodu. Gdy silnik zostaje uruchomiony, akumulator ma już za sobą duży wydatek energii, ponieważ musiał zasilić rozrusznik. Alternator uzupełnia tę energię podczas dalszej pracy silnika.

Jednocześnie alternator musi obsłużyć bieżące zapotrzebowanie samochodu. W dzień, przy wyłączonych światłach, ogrzewaniu i nawiewie, obciążenie może być stosunkowo niewielkie. Zimą, podczas jazdy po mieście, sytuacja wygląda inaczej: światła, dmuchawa, ogrzewanie tylnej szyby, ogrzewane lusterka, wycieraczki, ładowarka telefonu i elektronika potrafią mocno zwiększyć pobór prądu.

W takich warunkach alternator musi nie tylko utrzymać zasilanie odbiorników, ale też nadal doładowywać akumulator. Krótkie odcinki, częste rozruchy i duże obciążenie elektryczne mogą sprawić, że akumulator nie zawsze zdąży odzyskać energię zużytą przy uruchamianiu silnika. Dlatego ocena układu ładowania nie powinna sprowadzać się wyłącznie do jednego pomiaru bez obciążenia.

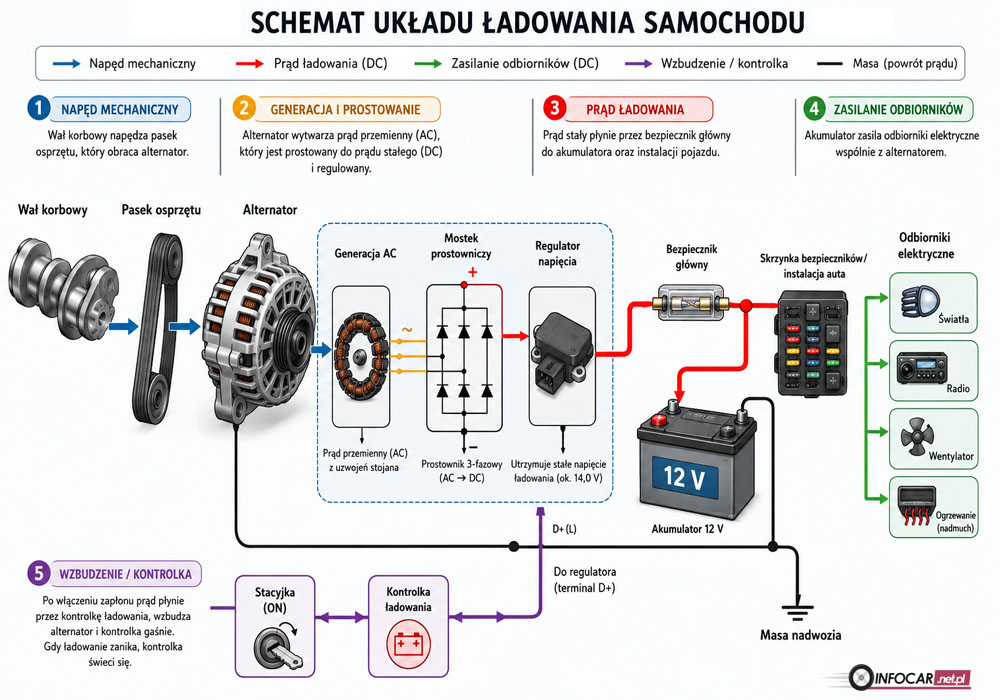

Schemat układu ładowania

Prawidłowe napięcie ładowania alternatora

W klasycznym samochodzie z instalacją 12 V prawidłowe napięcie ładowania alternatora przy pracującym silniku często wynosi około 13,8-14,7 V. Wartość zależy od temperatury, stanu akumulatora, obciążenia odbiornikami, obrotów silnika oraz konstrukcji regulatora. W instalacjach 24 V stosowanych np. w części pojazdów użytkowych wartości są odpowiednio wyższe.

W nowszych samochodach trzeba być ostrożnym z prostą interpretacją pomiaru. Auto może mieć inteligentne ładowanie, czujnik prądu przy akumulatorze, system start-stop lub sterowanie alternatorem przez magistralę komunikacyjną. Wtedy napięcie nie zawsze utrzymuje się sztywno w jednym zakresie. Może czasowo spadać albo rosnąć zależnie od strategii sterownika.

Samo napięcie nie mówi jeszcze wszystkiego. Alternator może mieć poprawne napięcie bez obciążenia, ale gorzej zachowywać się przy dużym poborze prądu. Dlatego w warsztacie stosuje się także testy obciążeniowe, kontrolę spadków napięcia na przewodach, sprawdzenie masy, ocenę tętnień napięcia oraz diagnostykę sterowania alternatorem.

Jak sprawdzić alternator?

Podstawowe sprawdzenie alternatora można wykonać zwykłym miernikiem uniwersalnym. Nie zastąpi to pełnej diagnostyki, ale pozwala sprawdzić, czy po uruchomieniu silnika pojawia się ładowanie. Pomiar wykonuje się na klemach akumulatora, a nie bezpośrednio przy obracających się elementach silnika.

Przy tradycyjnym układzie ładowania napięcie po uruchomieniu silnika powinno wzrosnąć względem napięcia spoczynkowego akumulatora. Jeżeli przed rozruchem akumulator ma około 12 V z niewielkim hakiem, a po uruchomieniu silnika pomiar pokazuje okolice 14 V, oznacza to, że alternator najpewniej podaje napięcie do instalacji. Warto jednak pamiętać, że dokładna interpretacja zależy od auta.

Podczas pomiaru trzeba zachować ostrożność. Nie wolno zbliżać dłoni, przewodów miernika, rękawów ani narzędzi do paska osprzętu, wentylatora, kół pasowych i innych ruchomych części. Nie należy też odpinać klem akumulatora przy pracującym silniku. To stara metoda "sprawdzania", która w nowoczesnym samochodzie może uszkodzić elektronikę.

Dokładniejsze sprawdzenie alternatora obejmuje pomiar napięcia pod obciążeniem, kontrolę przewodu dodatniego, masy silnika i nadwozia, stan połączeń, tętnienia napięcia oraz odczyt parametrów w testerze diagnostycznym. W autach ze sterowanym ładowaniem sam miernik może pokazać tylko część obrazu.

Schemat alternatora i oznaczenia przewodów

Schemat alternatora pokazuje sposób połączenia alternatora z akumulatorem, instalacją elektryczną, kontrolką ładowania, regulatorem napięcia i sterownikiem pojazdu. Nie ma jednego schematu pasującego do wszystkich samochodów. Różnice pojawiają się między markami, rocznikami, wersjami silnika, typami alternatorów i sposobem zarządzania ładowaniem.

W starszych konstrukcjach układ bywał prostszy. Najważniejszy był gruby przewód prądowy prowadzący do akumulatora lub rozrusznika oraz przewód związany z kontrolką ładowania i wzbudzeniem. W nowszych samochodach alternator może mieć dodatkowe zaciski, przewody pomiarowe albo komunikację ze sterownikiem przez LIN, BSS, COM lub inne rozwiązania producenta.

Jak podłączyć alternator?

Alternator podłącza się zgodnie ze schematem instalacji konkretnego pojazdu i typem zastosowanego alternatora. Najważniejsze jest prawidłowe połączenie przewodu głównego, przewodów sterujących, masy oraz ewentualnej komunikacji ze sterownikiem. Błędne podłączenie może uszkodzić alternator, bezpieczniki, wiązkę, akumulator albo sterowniki elektroniczne.

W typowym układzie przewód B+ jest przewodem prądowym o dużym przekroju. Może prowadzić bezpośrednio do akumulatora, do rozrusznika albo do głównego punktu zasilania, zależnie od konstrukcji samochodu. Pozostałe przewody mają mniejszy przekrój i odpowiadają za wzbudzenie, kontrolkę, pomiar napięcia lub komunikację. Nie należy ich podłączać "na próbę", ponieważ w nowoczesnym aucie nawet cienki przewód może być linią sygnałową sterownika.

Przed montażem trzeba porównać stary i nowy alternator: moc, obudowę, mocowania, koło pasowe, liczbę rowków, typ wtyczki, oznaczenia zacisków i sposób sterowania. Dwa alternatory mogą wyglądać podobnie, ale różnić się elektroniką. W samochodach z systemem start-stop lub inteligentnym ładowaniem niewłaściwy zamiennik może nie współpracować prawidłowo z instalacją.

Przy pracy z alternatorem należy odłączyć akumulator zgodnie z procedurą dla danego auta, szczególnie w samochodach z rozbudowaną elektroniką. Po montażu trzeba sprawdzić prowadzenie paska, dokręcenie przewodu głównego, wpięcie złącza, stan bezpieczników głównych i napięcie ładowania po uruchomieniu silnika. W wielu samochodach po wymianie akumulatora lub elementów układu ładowania konieczna może być także adaptacja albo sprawdzenie parametrów testerem diagnostycznym.

Alternator a akumulator

Alternator i akumulator pracują razem, ale wykonują różne zadania. Akumulator magazynuje energię. Dostarcza duży prąd do rozrusznika, zasila część odbiorników przy wyłączonym silniku i podtrzymuje pamięć elektroniki. Alternator wytwarza energię dopiero po uruchomieniu silnika.

Po rozruchu alternator zaczyna zasilać instalację i uzupełniać energię w akumulatorze. Jeśli samochód jeździ głównie na krótkich odcinkach, z wieloma rozruchami i dużym poborem prądu, akumulator może być stale niedoładowany mimo sprawnego alternatora. Z kolei słaby akumulator może mocniej obciążać układ ładowania, ponieważ alternator będzie próbował go doładować.

Dlatego przy ocenie układu ładowania nie warto patrzeć na alternator i akumulator osobno. Ważny jest cały obwód: alternator, regulator, akumulator, przewody dodatnie, masa, bezpieczniki, pasek osprzętu i sposób sterowania przez elektronikę pojazdu.

Co warto zapamiętać?

Alternator jest jednym z tych elementów, których znaczenie najlepiej widać dopiero po zrozumieniu całego układu elektrycznego auta. Nie odpowiada wyłącznie za "ładowanie akumulatora". Zasila samochód podczas pracy silnika, współpracuje z regulatorem napięcia, reaguje na obciążenie instalacji i w nowszych autach może być sterowany przez elektronikę.

Podstawowa wiedza o budowie i działaniu alternatora pomaga lepiej rozumieć samochód, ale nie zastępuje dokumentacji technicznej. Dotyczy to szczególnie podłączania alternatora, doboru zamiennika i interpretacji pomiarów w nowszych pojazdach. W prostych autach wiele rzeczy da się ocenić miernikiem. W samochodach z systemem start-stop, sterowanym ładowaniem i czujnikiem akumulatora potrzebna bywa diagnostyka komputerowa oraz znajomość danych producenta.

Alternator jest więc źródłem energii dla samochodu podczas pracy silnika. Jego działanie można opisać prosto: silnik wprawia go w ruch, alternator wytwarza prąd, elektronika stabilizuje napięcie, a energia trafia do instalacji i akumulatora. W praktyce za tym prostym opisem stoi precyzyjna współpraca mechaniki, elektromagnetyzmu i elektroniki.
