Kamera cofania w samochodzie - podłączenie, schemat i praktyczne przykłady

Jak podłączyć kamerę cofania? Najczęściej kamera montowana jest z tyłu samochodu, zasilanie pobiera z lampy cofania, przewód sygnałowy RCA prowadzi się do radia, monitora albo lusterka z ekranem, a przewód wyzwalający podłącza się tak, aby obraz pojawiał się automatycznie po wrzuceniu biegu wstecznego. W praktyce najważniejsze jest nie tylko samo podłączenie plusa i masy, ale też prawidłowe znalezienie przewodu lampy cofania, dobre poprowadzenie kabla przez klapę lub zderzak, zabezpieczenie połączeń przed wilgocią, uniknięcie zakłóceń oraz dopasowanie sposobu podłączenia do radia, monitora, instalacji CANBUS albo kamery bezprzewodowej.

Jak podłączyć kamerę cofania - od czego zacząć?

Najprostszy zestaw kamery cofania składa się z kamery, przewodu zasilania, przewodu wideo RCA i ekranu. Kamera najczęściej pracuje tylko wtedy, gdy włączony jest bieg wsteczny. Dzięki temu nie jest stale zasilana, a obraz pojawia się automatycznie podczas cofania. W teorii jest to proste, ale w praktyce problemy pojawiają się przy znalezieniu właściwego przewodu lampy cofania, przeprowadzeniu kabla przez klapę, zakłóceniach obrazu, instalacji CANBUS i radiu, które nie przełącza się automatycznie na kamerę.

Dlatego przed montażem warto zrobić prosty plan: gdzie będzie kamera, którędy pójdzie przewód do kabiny, gdzie podłączysz masę, gdzie znajdziesz plus lampy cofania i czy ekran wymaga dodatkowego przewodu "reverse". Dobrze wykonane połączenie jest ważniejsze niż szybkie skręcenie przewodów przy lampie, bo kamera pracuje w miejscu narażonym na wilgoć, sól, drgania i częste otwieranie klapy.

Co jest potrzebne do podłączenia kamery cofania?

Do montażu kamery cofania nie zawsze potrzeba zaawansowanych narzędzi, ale potrzebna jest dokładność. Najważniejszy jest miernik albo próbnik, bo kolory przewodów w samochodzie nie są uniwersalne. Nie warto podłączać kamery "na kolor", bo w jednym aucie przewód lampy cofania może mieć zupełnie inny kolor niż w drugim.

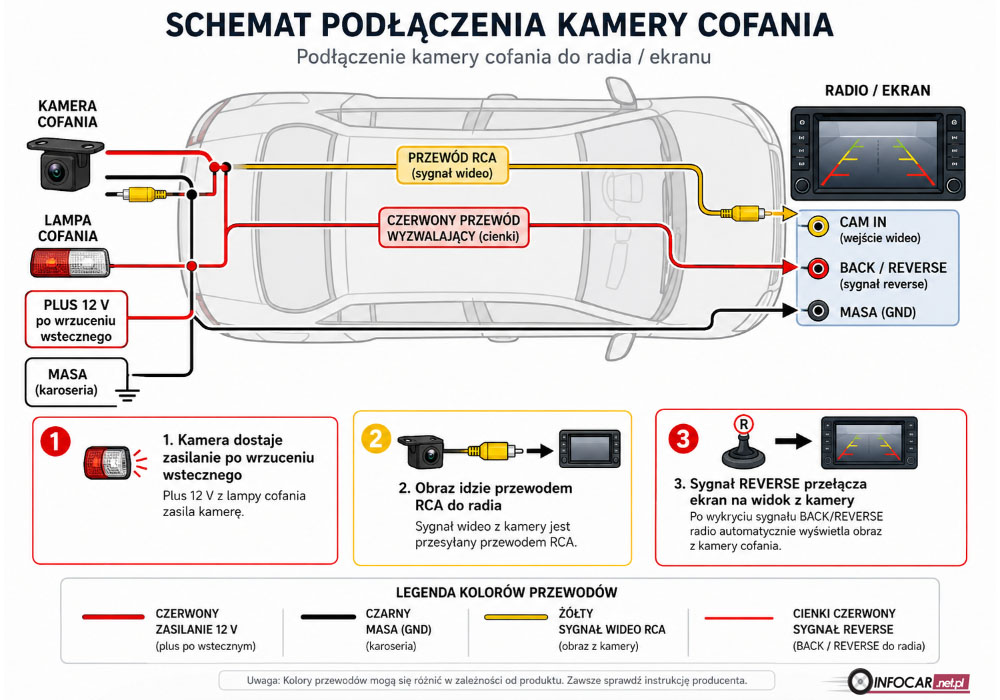

Schemat podłączenia kamery cofania

Najczęstszy schemat podłączenia wygląda tak: kamera dostaje plus z lampy cofania i masę z karoserii lub lampy, a sygnał wideo idzie przewodem RCA do radia albo monitora. Dodatkowy cienki czerwony przewód przy kablu RCA może przenieść sygnał 12 V z lampy cofania do radia, aby radio wiedziało, że ma przełączyć obraz na kamerę.

Gdzie zamontować kamerę cofania?

Kamera cofania powinna być zamontowana centralnie lub możliwie blisko środka samochodu. Najczęściej montuje się ją przy oświetleniu tablicy rejestracyjnej, w ramce tablicy, w uchwycie klamki klapy, w zderzaku albo w dedykowanym miejscu przewidzianym przez producenta. Im bardziej kamera jest przesunięta na bok, tym bardziej obraz może przekłamywać odległości.

Po montażu sprawdź kąt widzenia. Kamera nie powinna patrzeć wyłącznie w ziemię ani za wysoko. Dobrze, jeśli w dolnej części obrazu widać fragment zderzaka, bo wtedy łatwiej ocenić odległość od przeszkody. Linie pomocnicze, jeśli kamera je ma, trzeba traktować orientacyjnie, szczególnie gdy kamera nie jest zamontowana idealnie centralnie.

Podłączenie zasilania kamery cofania

Najprostszy sposób zasilenia kamery to podłączenie jej do lampy cofania. Wtedy kamera dostaje napięcie tylko po wrzuceniu biegu wstecznego. Plus z lampy cofania podłącza się do plusa kamery, a masę kamery do masy lampy lub solidnego punktu masowego karoserii.

W niektórych samochodach napięcie na lampie cofania jest sterowane elektronicznie albo kontrolowane przez moduł. Wtedy kamera może działać niestabilnie, obraz może migać, pojawiają się pasy albo radio nie wykrywa kamery. W takich sytuacjach pomaga filtr przeciwzakłóceniowy, przekaźnik albo pobranie stabilnego zasilania z innego miejsca i użycie lampy cofania tylko jako sygnału sterującego.

Jak znaleźć plus lampy cofania?

Plusa lampy cofania najlepiej szukać miernikiem, nie po kolorze przewodu. W różnych samochodach kolory instalacji są inne, a w autach po naprawach ktoś mógł już zmienić wiązkę, lampę albo złącze. Szukasz przewodu, na którym pojawia się napięcie po wrzuceniu wstecznego i znika po wyłączeniu biegu wstecznego.

Gdzie podłączyć masę kamery cofania?

Masa kamery jest równie ważna jak plus. Słaba masa powoduje brak obrazu, miganie, zakłócenia, czarno-biały obraz albo resetowanie kamery. Masę można podłączyć do przewodu masowego lampy cofania lub do solidnego punktu masowego na karoserii. Ważne, żeby połączenie było czyste, stabilne i zabezpieczone.

Przewód RCA i czerwony kabelek - do czego służą?

Większość uniwersalnych kamer cofania ma żółty przewód RCA do przesyłania obrazu. Przy długim kablu RCA często znajduje się cienki czerwony przewód. To nie jest drugi kabel wideo. Najczęściej służy do przeniesienia sygnału 12 V z lampy cofania do radia, aby radio wiedziało, że wrzucono bieg wsteczny.

Jak podłączyć kamerę cofania do radia Android?

Radio Android zwykle ma osobne wejście kamery cofania opisane jako "CAM IN", "BACK CAM", "REAR CAMERA IN" albo podobnie. Oprócz tego w wiązce radia jest przewód wyzwalający, najczęściej opisany jako "BACK", "REVERSE", "REVERSE IN" albo "CAMERA DETECT". Samo wpięcie żółtego RCA nie zawsze wystarczy, bo radio musi dostać informację, że wrzucono wsteczny.

Jeśli radio Android po wrzuceniu wstecznego pokazuje czarny ekran, oznacza to zwykle, że radio dostało sygnał "reverse", ale nie dostaje obrazu z kamery. Jeśli radio w ogóle nie przełącza się na kamerę, problemem jest najczęściej brak napięcia na przewodzie "BACK/REVERSE" albo niewłączona opcja kamery w ustawieniach.

Jak podłączyć kamerę cofania do radia 2DIN?

W radiach 2DIN zasada jest podobna jak w radiu Android. Sygnał wideo z kamery idzie do wejścia kamery, a przewód reverse informuje radio o biegu wstecznym. Różnice dotyczą głównie opisów przewodów i menu ustawień. W markowych radiach często wejście kamery opisane jest jasno, a przewód reverse znajduje się w głównej wiązce radia.

Jak podłączyć kamerę cofania do lusterka z monitorem?

Lusterko z monitorem może działać na dwa sposoby. Niektóre lusterka mają stałe zasilanie po zapłonie i osobne wejście kamery cofania. Inne uruchamiają ekran dopiero wtedy, gdy kamera dostanie zasilanie i pojawi się sygnał wideo. W wielu zestawach żółty RCA z kamery wpina się do wejścia w lusterku, a kamera jest zasilana z lampy cofania.

Jak podłączyć kamerę cofania do osobnego monitora?

Osobny monitor można podłączyć bardzo prosto. Monitor dostaje zasilanie po zapłonie albo z lampy cofania, a kamera dostaje zasilanie z lampy cofania. Żółty przewód RCA łączy kamerę z monitorem. Jeśli monitor ma dwa wejścia, jedno może służyć do kamery cofania, a drugie np. do kamery przedniej.

Jeśli monitor ma działać tylko podczas cofania, można zasilić go z tego samego plusa co kamerę, czyli z lampy cofania. Jeśli ma być dostępny również ręcznie, lepiej zasilić go po zapłonie, a sygnał cofania wykorzystać tylko do automatycznego przełączania, jeśli monitor ma taką funkcję.

Kamera cofania bezprzewodowa - jak ją podłączyć?

Kamera cofania bezprzewodowa nie oznacza całkowitego braku przewodów. Zwykle oznacza tylko brak długiego kabla RCA między tyłem a przodem auta. Kamera nadal potrzebuje zasilania, a nadajnik i odbiornik również muszą być podłączone. Najczęściej nadajnik montuje się z tyłu przy kamerze, a odbiornik z przodu przy radiu lub monitorze.

Bezprzewodowa kamera jest wygodna, ale może mieć opóźnienie, zakłócenia albo problemy z zasięgiem. W samochodach dłuższych, dostawczych albo z dużą ilością elektroniki przewód RCA bywa stabilniejszym rozwiązaniem.

Kamera cofania w samochodzie z CANBUS

W nowszych samochodach lampy często są sterowane przez moduły, a instalacja może kontrolować żarówki. To nie znaczy, że kamery nie da się podłączyć, ale czasem zwykłe podpięcie pod lampę cofania powoduje miganie obrazu, zakłócenia, brak stabilnego napięcia albo błędy żarówek. W takich autach warto rozważyć filtr, przekaźnik albo dedykowany adapter CANBUS.

Filtr przeciwzakłóceniowy i przekaźnik - kiedy są potrzebne?

Filtr przeciwzakłóceniowy stosuje się wtedy, gdy obraz z kamery jest zakłócony, miga, pojawiają się poziome pasy albo kamera działa niestabilnie po podłączeniu do lampy cofania. Przekaźnik przydaje się wtedy, gdy z lampy cofania chcesz pobrać tylko sygnał sterujący, a właściwe zasilanie kamery podać z bardziej stabilnego plusa po zapłonie lub z bezpiecznika.

Przykłady podłączenia kamery cofania

Poniższe przykłady pokazują najczęstsze warianty montażu. Nie zastępują schematu konkretnego samochodu, ale pomagają zrozumieć logikę podłączenia.

Kamera cofania nie działa - co sprawdzić?

Jeżeli kamera cofania nie działa, diagnostykę zacznij od rozdzielenia problemu na trzy części: zasilanie kamery, sygnał wideo i przełączanie ekranu. Inny problem występuje wtedy, gdy radio w ogóle nie przełącza się na kamerę, a inny wtedy, gdy przełącza się na czarny ekran.

Typowe błędy przy podłączaniu kamery cofania

Większość problemów po montażu kamery wynika z kilku powtarzalnych błędów: złego przewodu lampy cofania, braku masy, pomylenia wejścia w radiu, niepodłączenia przewodu reverse albo słabego zabezpieczenia połączeń w klapie. Kamera może działać przez chwilę, a potem przestać po deszczu, myjni lub kilku otwarciach bagażnika.

Jak podłączyć kamerę cofania - najrozsądniejsza kolejność

Najpierw sprawdź kamerę, radio lub monitor poza docelowym montażem. Potem zamontuj kamerę w miejscu, które daje dobry kąt widzenia i nie będzie stale zalewane wodą. Następnie znajdź miernikiem plus lampy cofania, podłącz do niego zasilanie kamery, masę podłącz do pewnego punktu masowego, a przewód RCA poprowadź do radia, monitora albo lusterka.

Jeżeli ekran ma przełączać się automatycznie, podłącz przewód "BACK", "REVERSE" albo "CAMERA DETECT" do sygnału 12 V pojawiającego się po wrzuceniu wstecznego. W najprostszej instalacji można wykorzystać cienki czerwony przewód biegnący razem z kablem RCA. Jeśli obraz miga, ma pasy albo kamera działa niestabilnie, sprawdź masę, zasilanie i rozważ filtr lub przekaźnik.

Kamera cofania jest prosta w działaniu, ale wymaga starannego montażu. Dobre połączenia, właściwe wejście w radiu, stabilna masa i zabezpieczenie przewodów przed wilgocią są ważniejsze niż szybkie podpięcie na skrętkę przy lampie.
